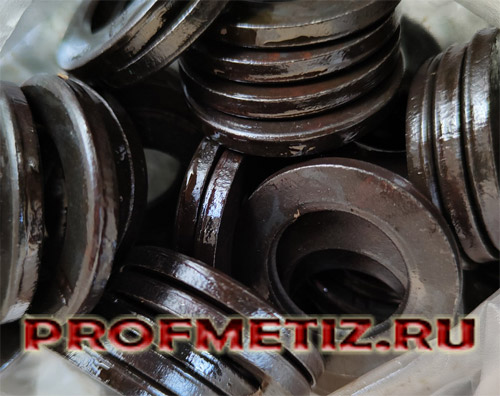

Шайба высокопрочная ГОСТ Р 52646-2006

По ГОСТ 52646 выпускаются плоские закаленные и отпущенные шайбы, которые предназначены для использования в соединениях с высокопрочными болтами и гайками с увеличенным размером под ключ с резьбой диаметром от М16 до М48, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом.

Конструкция и размеры шайб указаны на чертеже и в таблице:

шайба к высокопрочным болтам и гайкам
Таблица 1 (в миллиметрах)

d 1)

М16

(М18)2)

М20

М(22)2)

М24

(М27)2)

М30

М36

М42

М48

d 1

Не менее

18

20

22

24

26

30

33

39

46

52

Не более

18,43

20,43

22,52

24,52

26,52

30,52

33,62

39,62

46,62

52,62

d 2 3)

Не менее

32,4

37,9

40,4

42,4

48,4

54,1

58,1

70,1

82,1

94,1

Не более

34

38

42

44

50

56

60

72

84

96

h

Не менее

3,1

3,1

3,1

3,4

3,4

3,4

3,4

3,4

3,4

3,4

Не более

4,6

4,6

4,6

4,6

4,6

4,6

4,6

4,6

4,6

4,6

Где:

1) d - диаметр резьбы соответствующего болта.

2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.

3) Допускается применять шайбы конструктивного исполнения 2 с увеличенным диаметром и толщиной, размеры которых приведены в приложении А.

Примечание - Для шайб с покрытием вышеуказанные размеры действительны до нанесения покрытия.

Пример условного обозначения:

  • Шайба 2 - 20 ГОСТ Р 52646-2006  - шайба закаленная и отпущенная исполнения 2 с увеличенным диаметром и толщиной для болтов с резьбой диаметром d = M20 без покрытия.

Таблица 2. Теоретический вес шайб по ГОСТ Р 52646 (без покрытия):

Номинальный диаметр резьбы болта d, мм

Теоретическая масса 1000 шт. шайб, кг

при нормальном диаметре d2и толщине h

при увеличенном диаметре d2 и толщине h

16

23,6

28,6

(18)

29,6

30,6

20

36,3

39,9

(22)

38,6

53,1

24

51,7

68,2

(27)

63,4

96,2

30

71,2

96,3

36

103,8

122,5

42

140,0

164,3

48

184,6

200,8

Купить шайбы оптом от 100 кг. вы можете у наших менеджеров.
