Канат ГОСТ 14954 крановый с металлическим сердечником

Канат ГОСТ 14954. Канаты крановые

Стальной канат двойной свивки типа ЛК-Р конструкции 6х19(1+6+6/6)+7х7(1+6) производится по ГОСТ 14954-80.

Основная сфера применения - для подъема и транспортировки грузов. Канаты по этому ГОСТу чаще всего применяются, как канаты крановые. Также его применяют для тельферов, лебедок, устройства различных растяжек, в качестве несущих при сооружении канатных дорог и в качестве канатов для мостов, подвесных крыш, мачт.

Некоторые примеры условного обозначения:

  • Канат 16,5-Г-В-Н-Р-Т-1770 ГОСТ 14954-80 - трос стальной крановый диаметр 16,5 мм., грузовой, марки В,  нераскручивающийся, рихтованный, повышенной точности, группа разрывного усилия - 1770 Н/кв.мм.
  • Канат 22,0-Г-I-С-Н-Р-1770 ГОСТ 14954-80 - канат крановый диаметром 22,0 мм., марки I, оцинкованный по группе "С" (для средних условий эксплуатации), нераскручивающийся, рихтованный, группа разрывного усилия 1770 Н/кв.мм.

Параметры троса приведены в таблице:

Диаметр, мм Расчетная площадь сечения всех проволок, мм2 Ориентир масса 1000 м смазан каната, кг Маркировочная группа, Н/мм2 (кгс/мм2)
каната проволоки сердечника проволоки в пряди 1370(140) 1470(150) 1570(160)
Разрывное усилие, Н, не менее
централ в слоях централ первого слоя второго слоя (наружного) суммарн всех
проволок в канате
каната в целом суммарное всех проволок в канате каната в целом суммарн всех проволок в канате каната целом
7 42 6 36 36 36
5,1 0,22 0,20 0,36 0,34 0,28 0,36 11,34 104,0 - - - - - -
5,5 0,24 0,22 0,40 0,38 0,30 0,40 13,81 127,0 - - - - - -
6,7 0,28 0,26 0,50 0,45 0,38 0,50 20,71 190,0 - - - - - -
8,0 0,32 0,30 0,60 0,55 0,45 0,60 29,68 272,5 - - - - 46500 39450
8,8 0,36 0,34 0,65 0,60 0,50 0,65 35,70 327,5 - - - - 55950 47550
9,7 0,40 0,38 0,70 0,65 0,55 0,70 42,30 388,0 - - - - 66300 56350
11,0 0,45 0,40 0,80 0,75 0,60 0,80 53,58 491,5 - - - - 84000 71350
12,0 0,50 0,45 0,85 0,80 0,65 0,85 61,92 568,0 - - - - 97050 82500
12,5 0,55 0,50 0,90 0,85 0,70 0,90 70,91 650,5 - - - - 111000 94450
14,0 0,60 0,55 1,00 0,95 0,75 1,00 86,36 792,0 - - - - 135000 114500
15,0 0,65 0,60 1,10 1,00 0,80 1,10 100,48 921,5 - - - - 157500 133500
16,5 0,70 0,65 1,20 1,10 0,90 1,20 121,24 1115,0 - - - - 190000 161000
18,0 0,75 0,70 1,30 1,20 1,00 1,30 143,99 1320,0 197500 167500 211500 179000 225500 191500
19,0 0,80 0,75 1,40 1,30 1,05 1,40 165,68 1520,0 227000 193000 243500 206500 259500 220500
20,5 0,85 0,80 1,50 1,40 1,15 1,50 192,11 1765,0 263500 223500 282000 239500 301000 255500
22,0 0,90 0,85 1,60 1,50 1,20 1,60 217,16 1990,0 297500 252500 319000 270500 340000 289000
23,0 0,95 0,90 1,70 1,60 1,30 1,70 247,17 2265,0 339000 288000 363000 308000 387500 329000
25,0 1,00 0,95 1,80 1,70 1,40 1,80 279,27 2560,0 383000 325000 410500 348000 437500 371500
27,0 1,10 1,00 2,00 1,90 1,50 2,00 337,27 3090,0 262500 392500 495500 420500 528500 449000
29,5 1,20 1,10 2,20 2,10 1,60 2,20 404,55 3705,0 555000 471000 594500 505000 634000 538500
31,0 1,30 1,20 2,30 2,20 1,70 2,30 449,85 4125,0 617000 524000 661000 561500 705000 599000
33,0 1,40 1,30 2,40 2,30 1,80 2,40 497,70 4565,0 682500 580000 731500 621500 780000 662500
36,0 1,50 1,40 2,60 2,50 2,00 2,60 589,81 5410,0 809000 687000 867000 736000 924500 785500
38,5 1,60 1,50 2,80 2,60 2,20 2,80 674,88 6190,0 925500 786000 992000 841000 1055000 895000
41,0 1,70 1,60 3,00 2,80 2,30 3,00 768,45 70150,0 1050000 899500 1125000 959500 1200000 102000
46,5 1,90 1,80 3,40 3,20 2,60 3,40 988,71 9065,0 1355000 1150000 1450000 1225000 1550000 1310000
49,5 2,00 1,90 3,60 3,40 2,80 3,60 1117,11 10250,0 1530000 1295000 1640000 1390000 1750000 1480000
55,0 2,30 2,20 4,00 3,80 3,00 4,00 1379,27 12650,0 1890000 1605000 2025000 1715000 2160000 1835000

Продолжение

Диаметр, мм Расчетная площадь сечения всех проволок, мм2 Ориентир масса
1000 м смазан каната, кг
Маркировочная группа, Н/мм2 (кгс/мм2)
каната проволоки сердечника проволоки в пряди 1670(170) 1770(180) 1860(190)
Разрывное усилие, Н, не менее
централ в слоях централ первого слоя второго слоя (наружного) суммарное всех проволок в канате каната в целом суммарное всех проволок в канате каната в целом суммарное всех проволок в канате каната в целом
7 42 6 36 36 36
5,1 0,22 0,20 0,36 0,34 0,28 0,36 11,34 104,0 - - 20000 16950 21100 17200
5,5 0,24 0,22 0,40 0,38 0,30 0,40 13,81 127,0 - - 24350 20650 25700 21000
6,7 0,28 0,26 0,50 0,45 0,38 0,50 20,71 190,0 - - 36500 31000 38550 31550
8,0 0,32 0,30 0,60 0,55 0,45 0,60 29,68 272,5 49500 41950 52350 43300 55250 45250
8,8 0,36 0,34 0,65 0,60 0,50 0,65 35,70 327,5 59500 50500 62950 52050 66450 54400
9,7 0,40 038 0,70 0,65 0,55 0,70 42,30 388,0 70550 59850 74600 61700 78750 64500
11,0 0,45 0,40 0,80 0,75 0,60 0,80 53,58 491,5 89360 75800 94500 78200 99750 81750
12,0 0,50 0,45 0,85 0,80 0,65 0,85 61,92 568,0 103000 87650 109000 90350 115000 94450
12,5 0,55 0,50 0,90 0,85 0,70 0,90 70,91 650,5 118000 99950 125000 103000 132000 107500
14,0 0,60 0,55 1,00 0,95 0,75 1,00 86,36 792,0 144000 122000 152000 125500 160500 131000
15,0 0,65 0,60 1,10 1,00 0,80 1,10 100,48 921,5 167500 142000 177000 146500 187000 153000
16,5 0,70 0,65 1,20 1,10 0,90 1,20 121,24 1115,0 202000 1715000 213500 176500 225500 184500
18,0 0,75 0,70 1,30 1,20 1,00 1,30 143,99 1320,0 240000 203500 253500 209500 268000 219500
19,0 0,80 0,75 1,40 1,30 1,05 1,40 165,68 1520,0 276000 234000 292000 241500 308000 252500
20,5 0,85 0,80 1,50 1,40 1,15 1,50 192,11 1765,0 320000 271500 338500 28000 357500 293000
22,0 0,90 0,85 1,60 1,50 1,20 1,60 217,06 1990,0 362000 307000 382500 316500 404000 331000
23,0 0,95 0,90 1,70 1,60 1,30 1,70 247,17 2265,0 412000 349500 436000 360500 460000 376500
25,0 1,00 0,95 1,80 1,70 1,40 1,80 279,27 2560,0 465500 395000 492500 407000 520000 426000
27,0 1,10 1,00 2,00 1,90 1,50 2,00 337,27 3090,0 562500 477000 594500 491000 627500 514500
29,5 1,20 1,10 2,20 2,10 1,60 2,20 404,55 3705,0 674500 572000 713500 588500 753000 617000
31,0 1,30 1,20 2,30 2,20 1,70 2,30 449,85 4125,0 750000 637000 793500 656500 837500 686000
33,0 1,40 1,30 2,40 2,30 1,80 2,40 497,70 4565,0 830000 704500 877500 726000 926500 759500
36,0 1,50 1,40 2,60 2,50 2,00 2,60 589,81 5410,0 983500 834500 1040000 860500 1095000 899500
38,5 1,60 1,50 2,80 2,60 2,20 2,80 674,88 6190,0 1125000 953500 1190000 980000 1255000 1015000
41,0, 1,70 1,60 3,00 2,80 2,30 3,00 768,45 7050,0 1280000 1085000 1355000 1115000 1430000 1170000
46,5 1,90 1,80 3,40 3,20 2,60 3,40 988,71 9065,0 1510000 1360000 17400100 1415100 - -
49,5 2,00 1,90 3,60 3,40 2,80 3,60 1117,11 10250,0 1860000 1535000 1970000 1596000 - -
55,0 2,30 2,20 4,00 3,80 3,00 4,00 1379,27 12950,0 2300000 1900000 2430000 2005000 - -

Продолжение

Диаметр, мм Расчетная площадь сечения всех проволок мм2 Ориентир
масса 1000 м смазанного каната, кг
Маркировочная группа, Н/мм2 (кгс/мм2)
каната проволоки сердечника проволоки в пряди 1960(200) 2060(210) 2160(220)
Разрывное усилие, Н, не менее
централ в слоях централ первого слоя второго слоя (наружного) суммарное всех проволок в канате каната в целом суммарное всех проволок в канате каната в целом суммарное всех проволок в канате каната в целом
7 42 6 36 36 36
5,1 0,22 0,20 0,36 0,34 0,28 0,36 11,34 104,0 22200 18350 23300 19100 24400 19800
5,5 0,24 0,22 0,40 0,38 0,30 0,40 13,81 127,0 17050 22300 28400 28250 29750 24150
6,7 0,28 0,26 0,50 0,45 0,38 0,50 20,71 190,0 40550 33550 42600 34850 - -
8,0 0,32 0,30 0,60 0,55 0,45 0,60 29,68 272,5 58150 47200 61050 49100 - -
8,8 0,36 0,34 0,65 0,60 0,50 0,65 35,70 327,5 69950 56800 73450 59200 - -
9,7 0,40 0,38 0,70 0,65 0,55 0,70 42,30 388,0 82900 67300 - - - -
11,0 0,45 0,40 0,80 0,75 0,60 0,80 53,58 491,5 105000 85300 - - - -
12,0 0,50 0,46 0,85 0,80 0,65 0,85 61,92 568,0 121000 98450 - - - -
12,5 0,55 0,50 0,90 0,85 0,70 0,90 70,91 650,5 138500 12500 - - - -
14,0 0,60 0,55 1,00 0,95 0,75 1,00 86,36 792,0 169000 137000 - - - -
15,0 0,65 0,60 1,10 1,00 0,80 1,10 100,48 921,5 196500 159500 - - - -
16,5 0,70 0,65 1,20 1,10 0,90 1,20 121,24 1115,0 237500 193000 - - - -
18,0 0,75 0,70 1,30 1,20 1,00 1,30 143,99 1320,0 282000 228500 - - - -
19,0 0,80 0,75 1,40 1,30 1,05 1,40 165,68 1520,0 324500 263500 - - - -
20,5 0,85 0,80 1,50 1,40 1,15 1,50 192,5 1765,0 376500 305500 - - - -
22,0 0,90 0,85 1,60 1,50 1,20 1,60 217,06 1990,0 425000 345000 - - - -
23,0 0,96 0,90 1,70 1,60 1,30 1,70 247,17 2265,0 484000 393000 - - - -
25,0 1,00 0,95 1,80 1,70 1,40 2,00 279,27 2560,0 547000 444000 - - - -
27,0 1,10 1,00 2,00 1,90 1,50 2,00 337,27 3090,0 661000 536500 - - - -
29,5 1,20 1,10 2,20 2,10 1,60 2,20 404,55 3705,0 792500 643000 - - - -
31,0 1,30 1,20 2,30 2,20 1,70 2,30 449,85 4125,0 881500 71600 - - - -
33,0 1,40 1,30 2,40 2,30 1,80 2,40 497,70 4565,0 975000 792000 - - - -
36,0 1,50 1,40 2,60 2,50 2,00 2,80 589,81 5410,0 1155000 948500 - - - -
38,5 1,60 1,50 2,80 2,60 2,20 2,80 674,88 6190,0 1320000 1060000 - - - -
41,0 1,70 1,60 3,00 2,80 2,30 3,00 768,45 7050,0 1505000 1220000 - - - -
46,5 1,90 1,80 3,40 3,20 2,60 3,40 988,71 9065,0 - - - - - -
49,5 2,00 1,90 3,60 3,40 2,80 3,60 1117,11 10250,0 - - - - - -
55,0 2,30 2,20 4,00 3,80 3,00 4,00 1379,27 12650,0 - - - - - -

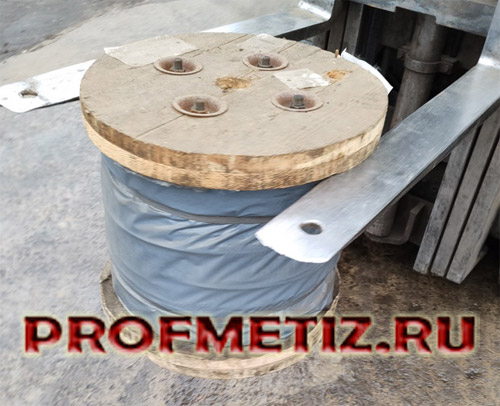

Канаты крановые поставляются намотанными на деревянные барабаны длиной по 500-3000 п.м.
