Мостовой высокопрочный крепеж (болтокомплект) ГОСТ 32484.3-2013

Болтокомплект включает в себя: 1 болт + 1 гайка + 1 или 2 шайбы к нему. Мосты - очень ответственные конструкции, поэтому к мостовому крепежу применяются повышенные требования по сравнению с обычным машиностроительным крепежом.

Примеры условной маркировки высокопрочных мостовых болтокомплектов:

• Болт 24х110 ГОСТ 32484.3 кл. пр. 10,9 HR ХЛ ст. 40Х ТДЦ - болт диаметром 24 мм, длина 110 мм, высокопрочный класса прочности 10.9, система HR, ХЛ - для холодного климата, из стали 40Х, оцинкованный ТДЦ (термодиффузионное цинкование)
• Гайка мостовая ГОСТ 32484.3 М24 кл.пр.10,0 HR ХЛ ТДЦ - гайка диаметр 24 мм, класс прочности 10, для холодного климата, оцинкованная ТДЦ
• Шайба ГОСТ 32484.6 ф24 ТДЦ - шайба под высокопрочные болты и гайки диаметром 24 мм, оцинкованная ТДЦ.

В приведенном выше примере болт+гайка+шайба и составят полный болтокомплект.

ГОСТ 32484.1-2013 – это стандарт, регулирующий требования к высокопрочному крепежу. Крепеж – это неотъемлемая часть многих конструкций, которые должны быть устойчивыми, долговечными и безопасными. Высокопрочный крепеж, соответствующий ГОСТ 32484.1-2013, является одним из самых надежных и качественных видов крепежных изделий.

Стандарт ГОСТ 32484.1-2013 был разработан с целью установления общих требований к высокопрочным крепежным изделиям. Он применяется в различных отраслях промышленности, включая строительство, машиностроение, энергетику и другие. Данный стандарт определяет требования к материалам, маркировке, техническим характеристикам, испытательным методам и упаковке высокопрочного крепежа.

Одним из важных элементов в требованиях ГОСТ 32484.1-2013 является стойкость крепежа к нагрузкам. Высокопрочный крепеж способен выдерживать значительные внешние нагрузки и не терять своих характеристик со временем. Это обеспечивает безопасность и надежность конструкции, а также продлевает ее срок службы.

Кроме того, ГОСТ 32484.1-2013 устанавливает требования к материалам, из которых изготавливается крепеж. Они должны соответствовать определенным физическим и механическим свойствам, чтобы гарантировать высокую прочность и долговечность крепежных изделий. Стандарт также определяет правила маркировки, которая помогает идентифицировать и классифицировать крепежный материал.

Испытательные методы, регламентируемые ГОСТ 32484.1-2013, позволяют проверить соответствие крепежа требованиям стандарта. Такие испытания включают контроль разрушения, химический анализ, испытание на прочность и многое другое. Только после успешного прохождения всех испытаний крепеж получает соответствующую маркировку и может быть использован для строительства или производства.

Маркировка болтовых комплектов по ГОСТ 32484:

Общие параметры маркировки	Болтовые комплекты
Системы	HR		HV
Требования к техническим параметрам	ГОСТ № 32484.1 от 2013 года
В комплект входит болт с гайкой	ГОСТ № 32484.3		ГОСТ № 32484.4
Обозначение	HR		HV
Прочность соединения	8,8/8	10,9/10
Шайба	Стандарт № 32484.5, № 32484.6
Условное обозначение	Н
Документ, регламентирующий преждевременную натяжку	ГОСТ № 32484.2 от 2013 года

Размеры высокопрочных болтов ГОСТ 32484:



Наименование изделия	Резьба	Шаг резьбы, мм	Толщина головки, мм	Длина резьбы, мм	Длина гладкого стержня между головкой и резьбой, мм	Диаметр описываемой окружности головки, мм, не меньше
Болты	М12	1,75	7,5	30	11,25-70	23,91
	М14	2	8,8	34	13-120	26,17
	М16		10	38	14-106	29,56
	М18	2,5	11,5	42	16,5-112	32,95
	М20		12,5	46	17,5-98	35,03
	М22		14	50	18,5-94	39,55
	М24	3	15	54	21-140	45,2
	М27		17	60	22,5-134	50,85
	М30	3,5	18,7	66	25,5-128	55,37
	М36	4	22,5	78	30-116	66,44

На болтах не допускается наличие трещин, зазубрин, механических повреждений головки, стержня, резьбы. Болты стальные могут иметь оксидное, оцинкованное, термодиффузионное покрытие. Выбор покрытия крепежа зависит от условий эксплуатации. По требованию заказчика допускается использование других материалов для создания защитного покрытия.

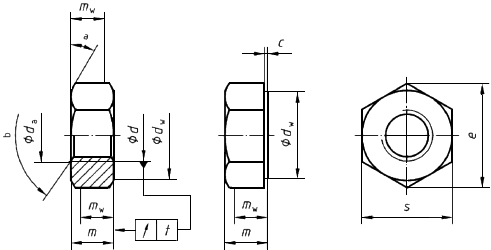

Размеры гаек высокопрочных ГОСТ 32484:

Наименование изделия	Резьба	Шаг резьбы, мм	Толщина, мм	Диаметр описываемой окружности, мм, не меньше
Гайки	М12	1,75	10,37-10,8	23,91
	М14	2	12,1-12,8	27,12
	М16		14,1-14,8	29,56
	М18	2,5	15,1-15,8	32,95
	М20		16,9-18	35,03
	М22		18,1-19,4	39,55
	М24	3	20,2-21,5	45,2
	М27		22,5-23,8	50,85
	М30	3,5	24,3-25,6	55,37
	М36	4	29,4-31	66,44

Гайки изготовлены из высокопрочной конструкционной стали, покрыты оксидной пленкой, горячим оцинкованием, термодиффузионным слоем или другим способом по согласованию с заказчиком. Имеют высокую прочность, стойкость к коррозии в условиях влажной агрессивной среды.

Размеры высокопрочной шайбы ГОСТ 32484:

Наименование изделия	Расчетный диаметр, мм	Внутренний диаметр, мм	Внешний диаметр, мм	Высота номинальная, мм	Высота, мм
Шайба	12	13-13,27	23,48-24	3	2,7-3,3
	14	15-15,27	27,48-28
	16	17-17,27	29,48-30	4	3,7-4,3
	18	19-19,33	33,38-34
	20	21-21,33	36,38-37
	22	23-23,33	38,38-39
	24	25-25,33	43,38-44
	27	28-28,52	49-50	5	4,4-5,6
	30	31-31,62	54,8-56
	36	37-37,62	64,8-66	6	5,4-6,6

Шайбы закаленные и отпущенные маркируются на боковой части поверхности способом штамповки.

Для получения более подробных консультаций, а также чтобы купить болтокомплекты высокопрочного крепежа по ГОСТ 32484 от 500 кг с доставкой по России, обращайтесь к нашим менеджерам.
