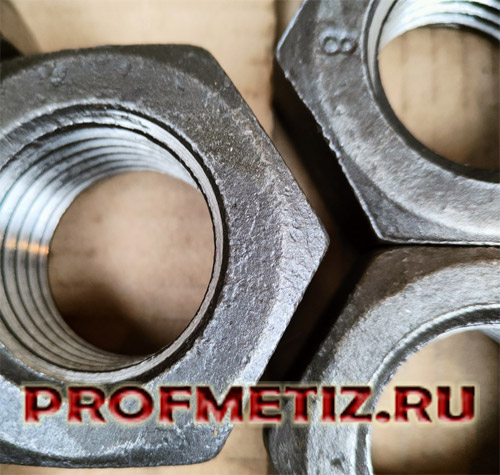

Гайка ГОСТ 5927-70 шестигранная с метрической резьбой класса точности А с диаметром резьбы от 1 до 48 мм.
Применяется в машиностроении, строительстве и других отраслях для скрепления различных деталей совместно с болтами, винтами, шпильками, шайбами.
- Гайка ГОСТ 5927-70 М8-6Н.5 (S13) - гайка с диаметром резьбы d = 8 мм, с размером "под ключ" S = 13 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия.
- Гайка ГОСТ 5927-70 М10-6Н.6.А.016 (S17) - гайка с диаметром резьбы d = 10 мм, с размером "под ключ" S17, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, оцинкованная (толщина цинкового покрытия 6 мкм).
Характеристики гайки ГОСТ 5927-70:
|
Марка стали: |
10кп; 20кп; 35 |
|
Класс точности: |
А |
|
Класс прочности: |
5; 6; 8 |
|
Поле допуска резьбы: |
6Н; 7Н для гаек по ТУ 14-4-1755-94 |
|
Аналог: |
DIN 555 |
Размеры гайки ГОСТ 5927 указаны на чертеже и в таблице:
|
d |
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М(22) |
М24 |
М(27) |
М30 |
|
Размер под ключ, S |
8 |
10 |
13 |
17 |
19 |
24 |
30 |
32 |
36 |
41 |
46 |
|
е, не менее |
8,8 |
11,1 |
14,4 |
18,9 |
21,1 |
26,8 |
33,3 |
35,7 |
40 |
45,6 |
51,3 |
|
m |
4 |
5 |
6,5 |
8 |
10 |
13 |
16 |
18 |
19 |
22 |
24 |
|
Шаг резьбы |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
1,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
Примечания: размеры гаек, заключенные в скобки, применять не рекомендуется.
Вес стальных гаек ГОСТ 5927-70 с крупным шагом резьбы:
|
Номинальный диаметр резьбы d, мм |
Теоретический вес 1000 шт. гаек, кг |
Номинальный диаметр резьбы d, мм |
Теоретический вес 1000 шт. гаек, кг |
|
М5 |
1,440 |
М20 |
71,44 |
|
М6 |
2,573 |
М(22) |
103,15 |
|
М8 |
5,548 |
М24 |
122,87 |
|
М10 |
10,220 |
М(27) |
175,28 |
|
М12 |
15,670 |
М30 |
242,54 |
|
М(14) |
25,33 |
М36 |
416,78 |
|
М16 |
37,61 |
М42 |
623,88 |
|
М(18) |
53,27 |
М48 |
956,20 |
Оформить заказ и купить гайку ГОСТ 5927-70 оптом от 100 кг с доставкой по России вы можете у наших менеджеров.
