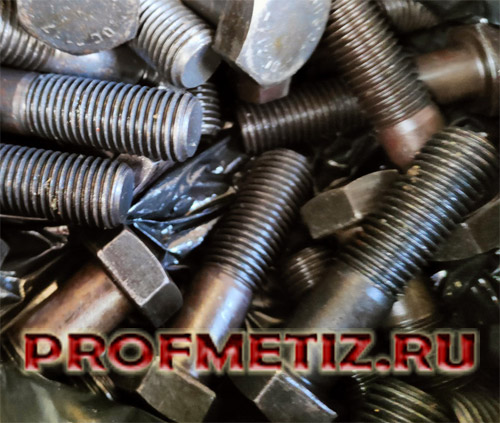

ГОСТ Р 53664-2009: болты, гайки и шайбы высокопрочные для мостостроения.

ГОСТ Р 53664-2009 распространяется на высокопрочные цилиндрические болты с шестигранной головкой и конические болты с полукруглой головкой, высокопрочные шестигранные гайки с увеличенным размером под ключ и шайбы к высокопрочным болтам, предназначенные для использования в металлических конструкциях мостов, сооружаемых и эксплуатируемых в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом с расчетной температурой до минус 40 °С и минус 60.

Диаметр резьбы: М22 - М27 мм.

Классы прочности: 8.8, 9.8, 10.9, 12.9,14.9

Марки стали: 40Х, 30Х3МФ, 30Х2НМФА, 20Х2НМТРБ

Класс точности: В.

Форма выпуска: в коробках по 25 кг, в деревянных ящиках по 50 кг.

Применяется совместно с гайками и шайбами.

Чертеж высокопрочного болта по ГОСТ 53664:

Характеристики болтов для мостостроения приведены в таблицах:

Номинальный диаметр резьбы d	Шаг резьбы	Диаметр стержня или подголовка d_s	Размер «под ключ» S	Высота головки K	Высота подголовка h, не менее	Диаметр описанной окружности d_w,не менее	Радиус под головкой r
22	2,5	22	36	15,0	11	39,6	2,0 — 2,5
24	3,0	24	41	17,0	12	45,2	2,0 — 2,5
27	3,0	27	46	19,0	14	50,9	2,0 — 2,5

Номинальный диаметр резьбы d	Длина резьбы b при номинальной длине стержня l
Номинальный диаметр резьбы d	60	65	70	75	80	85	90	95	100	110	120	130	140	150
22	50	50	50	50	50	50	50	50	50	50	50	50	50	50
24	50	54	54	54	54	54	54	54	54	54	54	54	54	54
27	—	—	60	60	60	60	60	60	60	60	60	60	60	60
Примечание — Предельное отклонение длины резьбы b + 2 шага резьбы.

Высокопрочные болты, гайки и шайбы для строительства мостов изготавливаются на заказ.

Получить консультации и оформить заказ вы можете у наших менеджеров.
